材料 | 探秘名词"定型化学锚栓" – 幕匠周记

2023年第 034 期

幕墙工程实际施工环节中，

新建项目预埋件漏埋、错埋、埋偏情况不可避免，需要后置埋件；

既有建筑改造更新项目只能选用后置埋件。

后锚固工艺是非常重要的一个技术环节，锚栓的知识尤为重要；

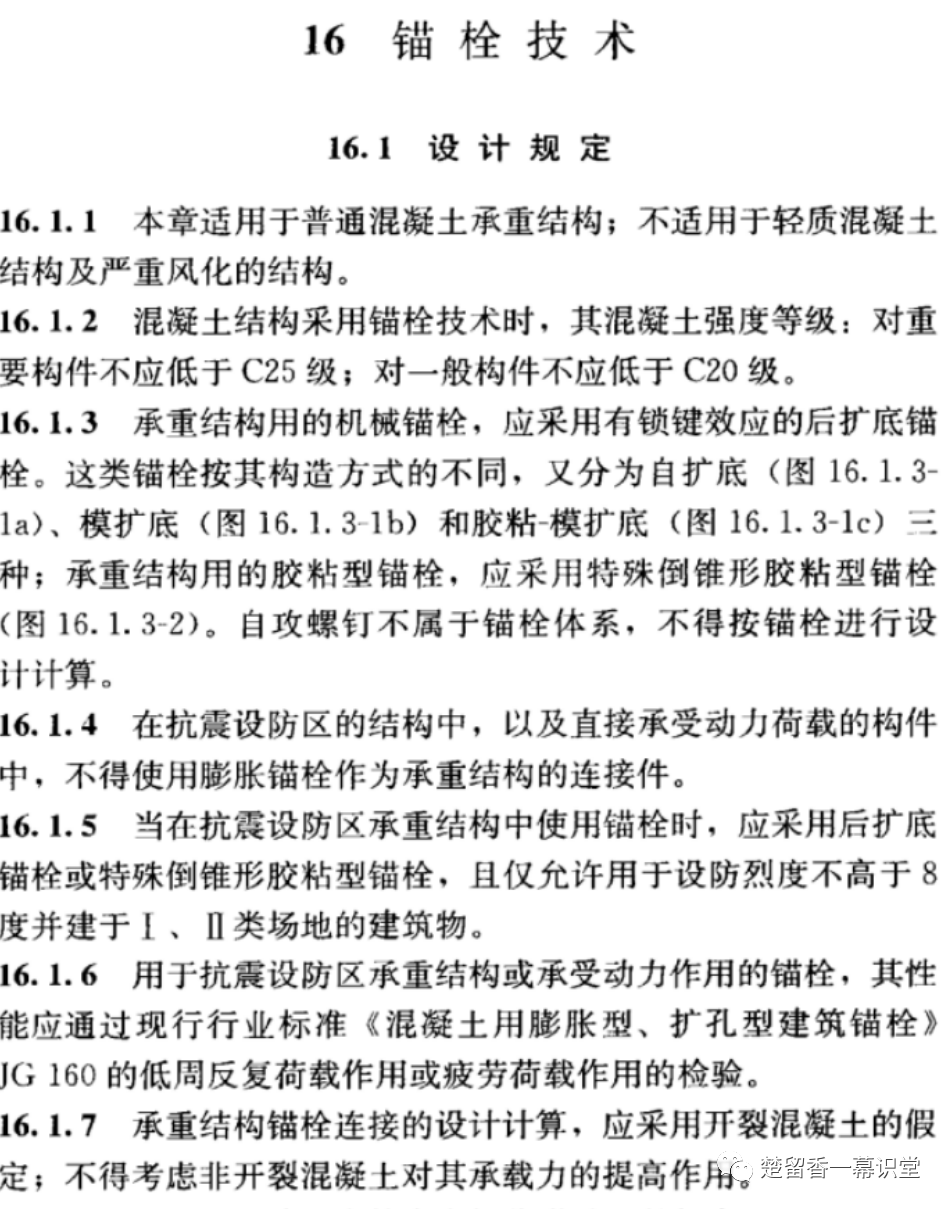

规GB 50367-2013 混凝土结构加固设计规范

16.1.3承重结构用的机械锚栓，应采用有锁键效应的后扩底锚栓。

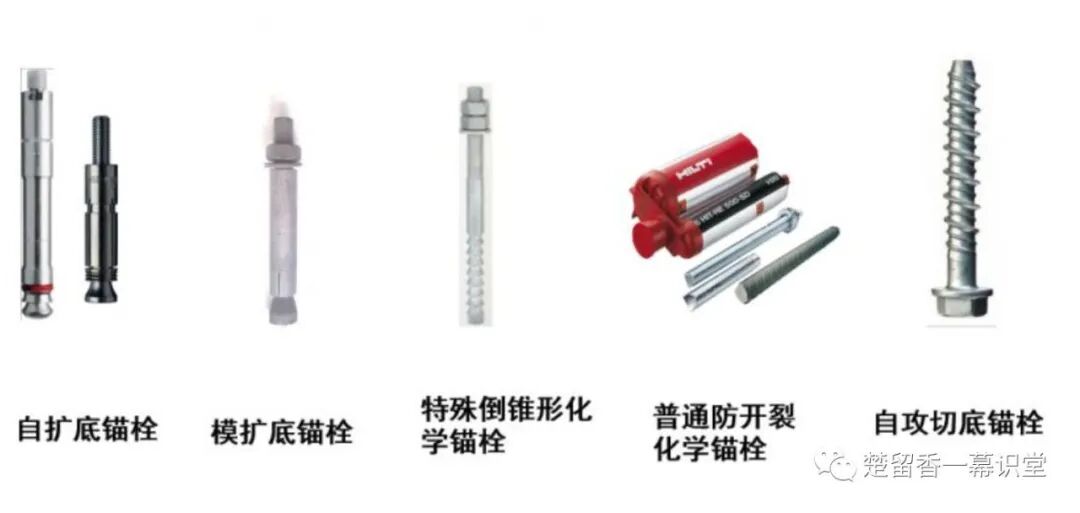

这类锚栓按其构造方式的不同，又分为自扩底（图16.1.3-la)、模扩底（图16.1.3-1b)和胶粘-模扩底（图16.1.3-1c)三种;

承重结构用的胶粘型锚栓，应采用特殊倒锥形胶粘型锚栓(图16.1.3-2)。自攻螺钉不属于锚栓体系，不得按锚栓进行设计计算。

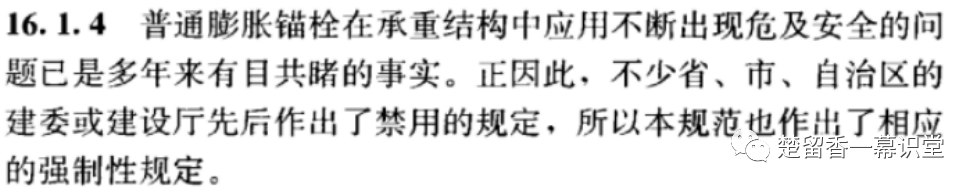

16.1.4在抗震设防区的结构中，以及直接承受动力荷载的构件中，不得使用膨胀锚栓作为承重结构的连接件。

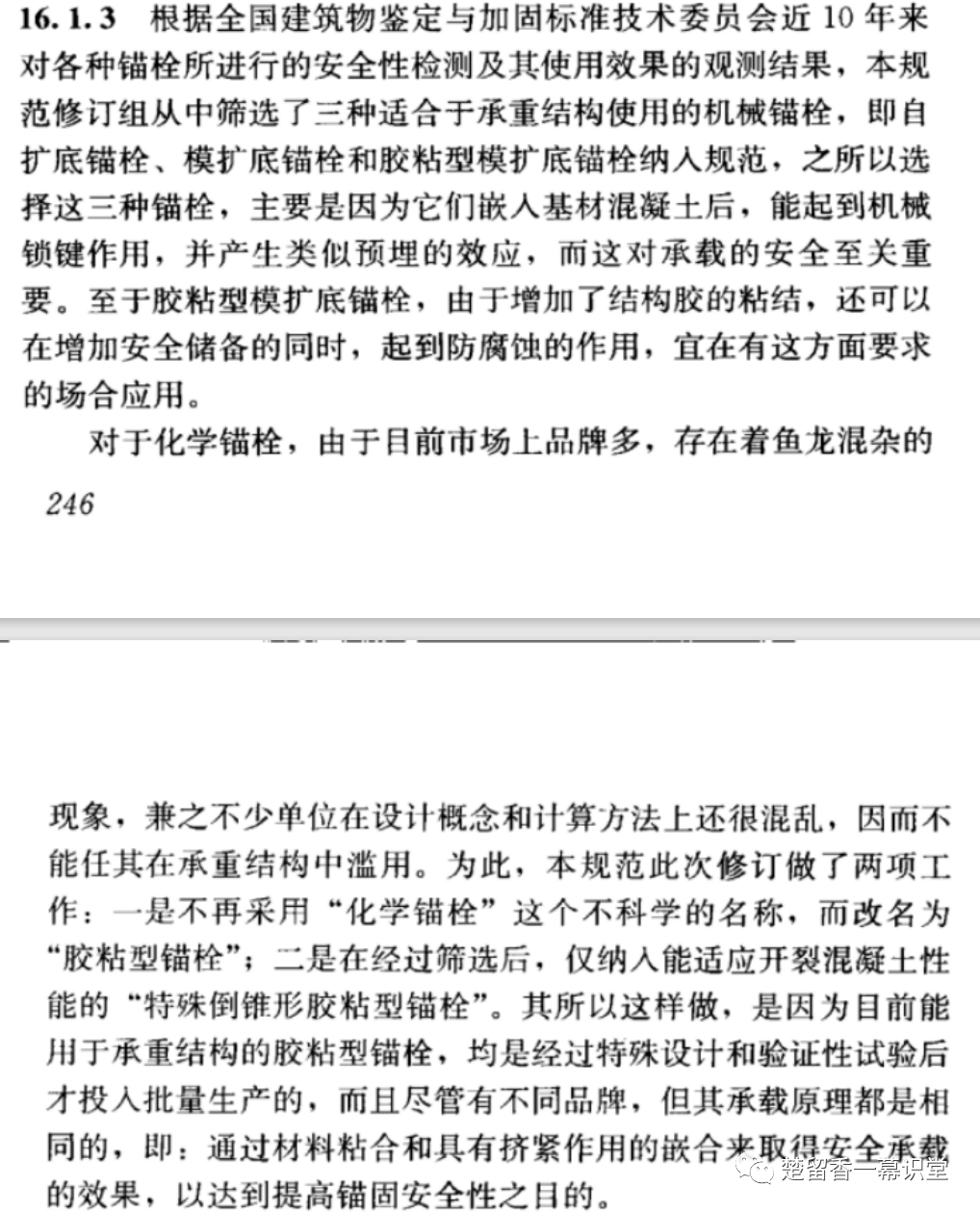

混凝土加固规范出台是2013年，已经明确了膨胀螺栓的使用限制和化学锚栓名称不科学的提法，但是2013年的同年出台的后锚固技术规程中依旧延续了化学锚栓的提法，让人不太理解规范的协同性原则。

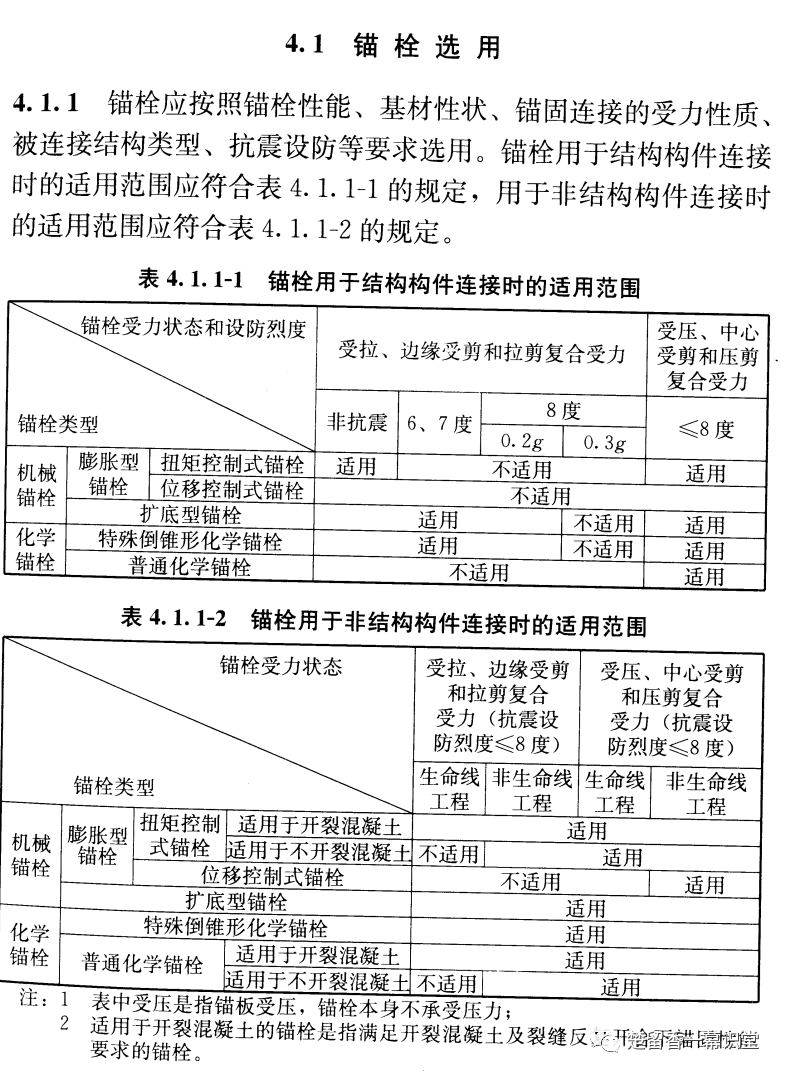

规JGJ 145-2013《混凝土结构后锚固技术规程》

表格名词解析：

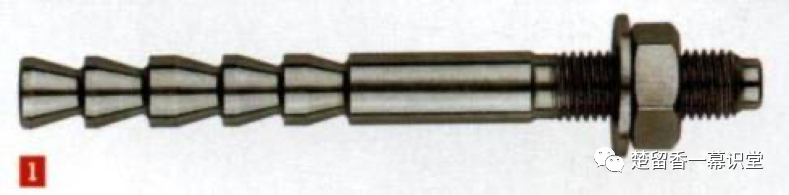

（1）特殊倒锥形化学锚栓：锚栓结合了普通化学锚栓和扩底锚栓的优点，一方面通过化学粘结剂保证锚栓与混凝土体的粘结强度，另一方面又通过倒锥体与混凝土机械锁键保证螺栓与混凝土体的连接强度，是一种具备较好抗震性能的化学锚栓。

（3）生命线工程：主要是指维持城市生存功能系统和对国计民生有重大影响的工程。主要包括供水、排水系统工程，电力、燃气，石油输送管线等能源供给系统工程，电话和广播电视等情报通信系统工程，大型医疗系统工程和公路、铁路等交通系统的工程。所以大多数幕墙项目均属于非生命线工程。（4）开裂混凝土和非开裂混凝土：这两个概念其实并不是文字描述的那样以混凝土自身实际开裂与否来区分，而是以工程本身对混凝土构件在施工和使用中的不同要求来区分。对于一般混凝土构件，允许其在内部产生一定宽度的裂缝的状态下工作，而对于一些大跨度混凝土预应力、大体积水工混凝土等重要混凝土结构，则不允许结构内部带裂缝工作，所以对一般民用建筑幕墙推荐使用适用于开裂混凝土的锚栓。（5）非结构构件：主要指建筑非结构构件（如围护外墙、隔墙、幕墙、吊顶、广告牌、储物柜架等）及建筑附属机电设备支架（如电梯、照明和应急电源、通信设备、管道系统、采暖和空调系统、烟火监测和消防系统、公用天线等）。虽相对主体结构来说，幕墙被划入建筑非结构构件，但是作为一种持久性使用的外围护结构，它的安全性和适用性应满足住宅建筑设计要求，并应符合国家现行有关标准的规定。当幕墙工程涉及到幕墙结构主受力位置的锚固，关系到工程整体的耐久性、适用性、安全性问题时，还是要严格对待锚栓的选用。

规范中哪里出现过定型化学锚栓呢？

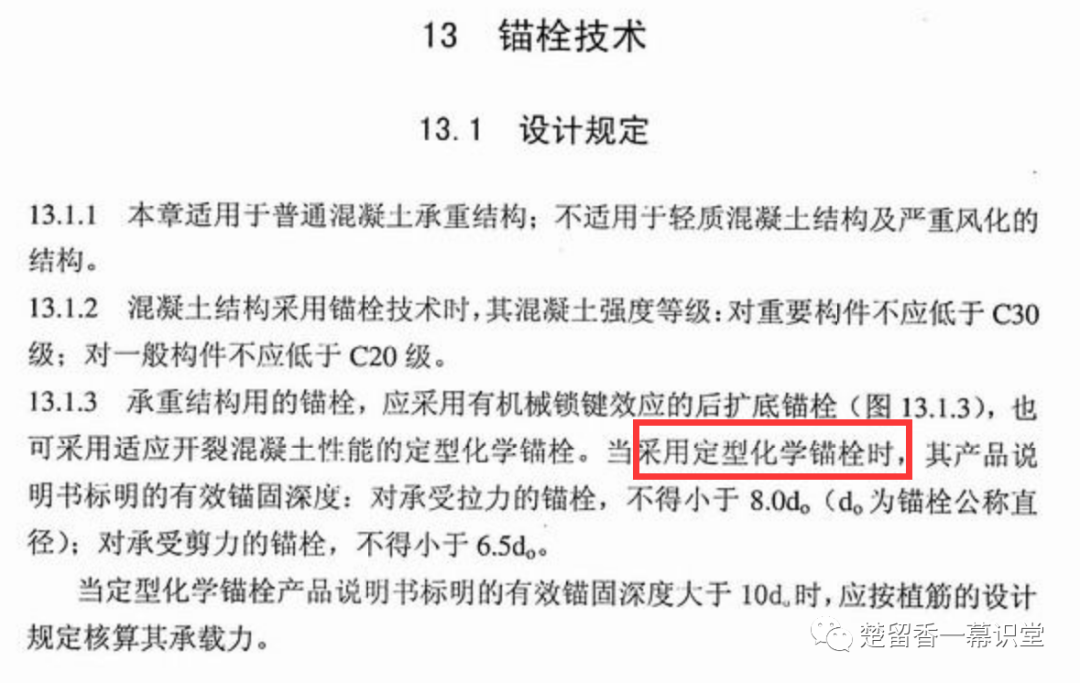

规GB 50367-2006&nbsp;&nbsp;混凝土结构加固设计规范(规范过期，仅为说明逻辑关系)

提出定型化学锚栓目的：

一是为了与其他化学锚栓相区别。

二是目前能安全地用于承重结构的化学锚栓，均是经过定型设计和安全认证后才投入批量生产的。从承载原理而言，通过材料粘合和具有挤紧作用的键形嵌合来共同承载，从而达到提高锚固安全性的目的。因此，基于“定型设计和认证”这一前提，才能制定其性能和质量的标准，也才能做出如何进行抽样检验的规定。

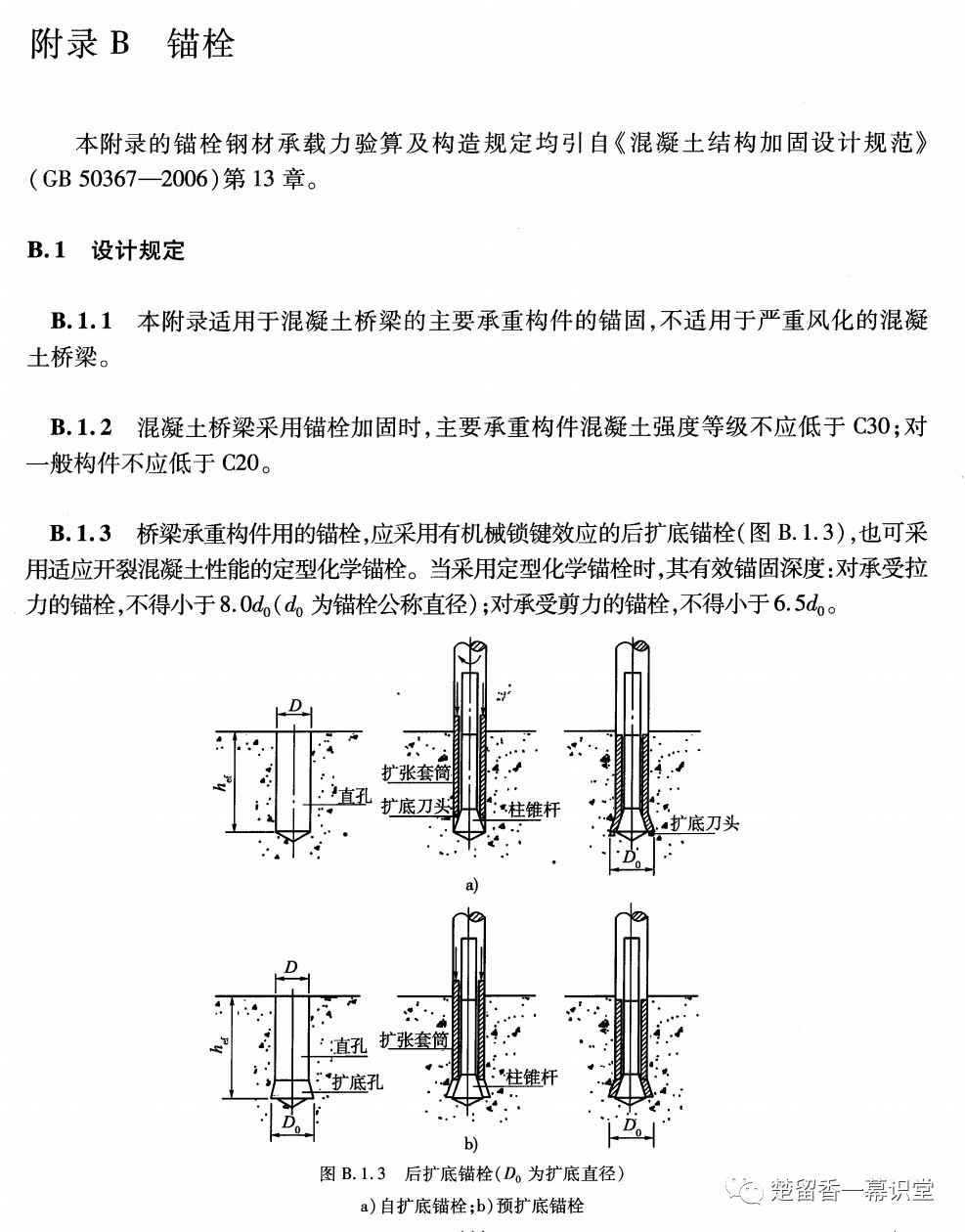

JTG/T J22-2008 公路桥梁加固设计规范

浙江省《建筑幕墙安全技术要求》2013年

4.6 建筑幕墙的后置埋件应当根据设计要求选用后切（扩）底机械锚栓和定型化学锚栓等性能可靠的锚栓，不得使用普通化学锚栓。当采用定型化学锚栓时，供应商应当提供化学锚栓的耐高温测试报告。

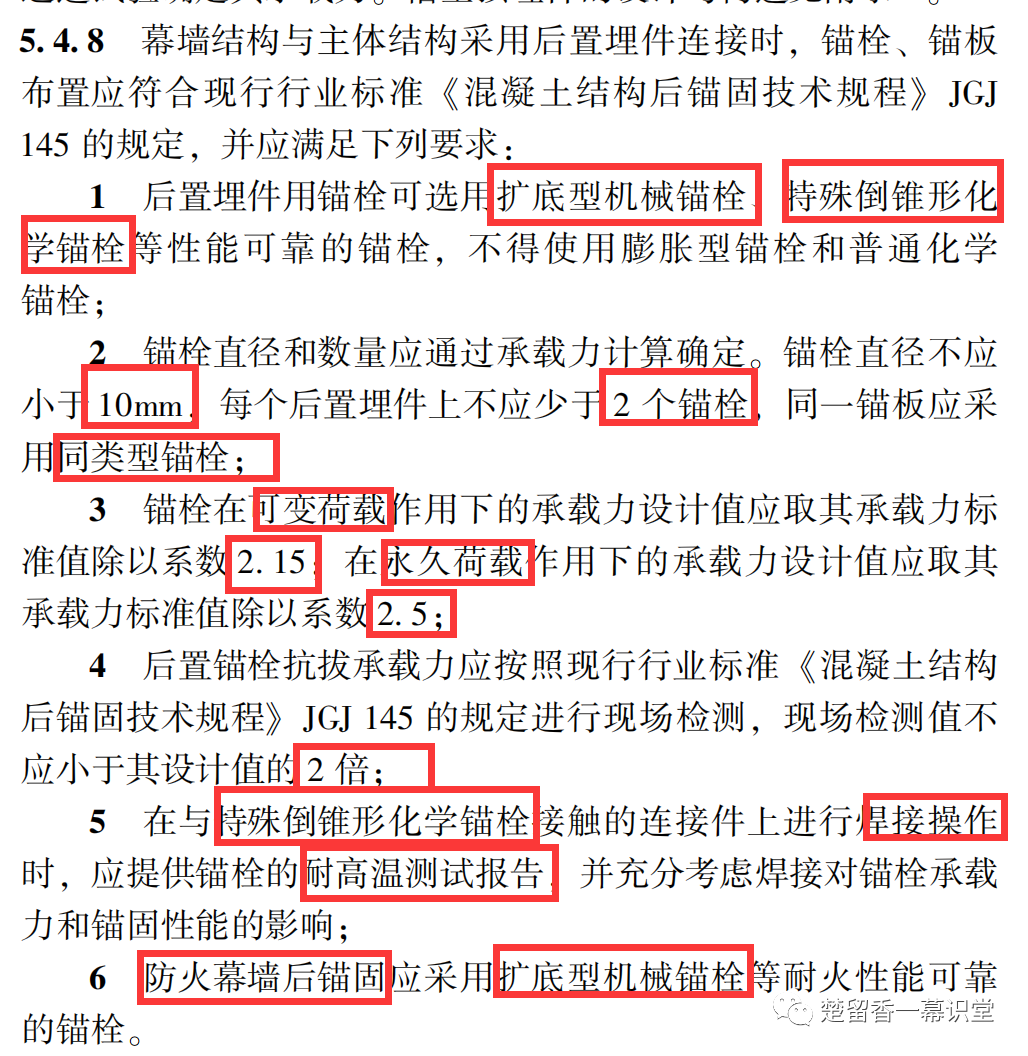

浙江 DB33T 1240-2021 建筑幕墙工程技术标准

五、技术小结

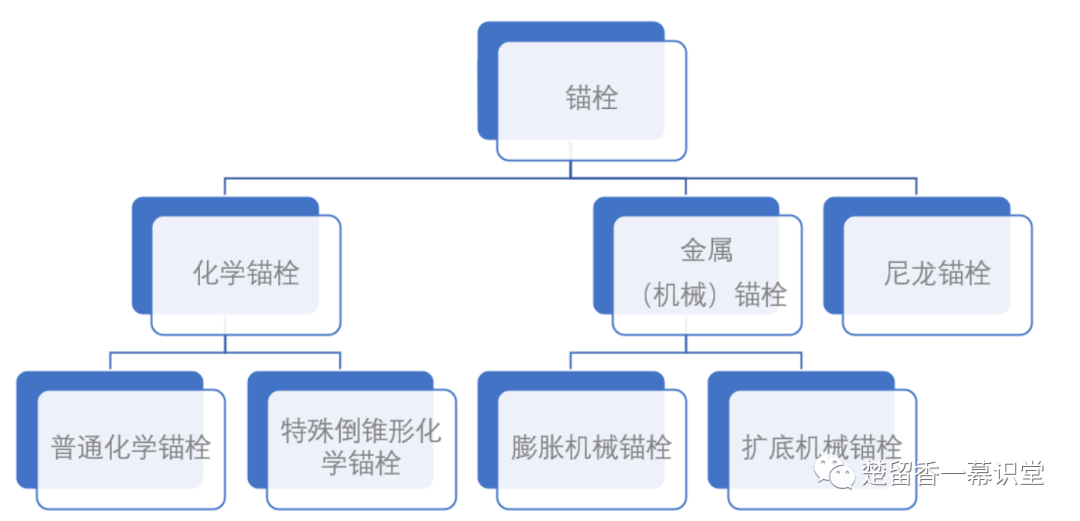

01、锚栓分类：

A.1.1 机械锚栓是指利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。

按照其工作原理可分为两类:膨胀型锚栓和扩底型锚栓。

在抗震设防区的结构中，不得使用膨胀锚栓作为承重结构的连接件。

A.1.3扩底型锚栓是指通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。根据扩孔工序的先后，扩底型锚栓可分为模扩底普通锚栓和自扩底专用锚栓。

A.1.4化学锚栓是指由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。

按照受力机理可分为两种:普通化学锚栓和特殊倒锥形化学锚栓。特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺杆之间滑移可形成类似于机械锚栓的膨胀力。

A.1.5植筋是指以专用的有机或无机胶粘剂将带肋钢筋或全螺纹螺杆种植于混凝土基材中的一种后锚固连接方法。

02、定型化学锚栓的由来：

GB 50367-2006 混凝土结构加固设计规范提到了定型化学锚栓；

JTG/T J22-2008 公路桥梁加固设计规范对于以上规范进行了引用；

浙江省《建筑幕墙安全技术要求》2013年中使用了定型化学锚栓；

但是在浙江地标出台时已经无此提法；

综上所述：幕墙设计描述中应避免使用——定型化学锚栓，

建议大家应使用———-特殊倒锥形化学锚栓；

03、化学锚栓的使用：

普通化学锚在满足受力和环境要求下，在全国大部分地区可以使用，

但是在浙江等地区，根据地方幕墙标准要求，是不能使用的；

请大家设计过程中更多关注化学锚栓药剂类型和锚栓的使用环境；

04，文中疏漏，在所难免，关注建筑安全，期待与大家一起讨论；
